Quando aparece a primeira pastilha caída na calçada, a pergunta do síndico é sempre a mesma: quantas mais estão prestes a cair, e onde? É aí que entra o laudo térmico de fachada. A câmera termográfica varre a fachada inteira sem andaime e aponta as regiões suspeitas em poucas horas.
A técnica é poderosa, e por isso mesmo vale entender o que ela faz, o que ela exige e, principalmente, o que ela não é capaz de detectar. Esse último ponto é o que separa um laudo que protege o condomínio de um levantamento que dá falsa segurança.
1. O que a termografia enxerga numa fachada
A termografia infravermelha capta a radiação emitida pela superfície e a converte em uma imagem do campo de temperatura. Em fachadas, as manifestações patológicas que a literatura técnica registra como detectáveis são:
- Descolamentos e desplacamentos de placas cerâmicas e pastilhas.
- Descolamento de reboco e de emboço em fachada argamassada e pintada.
- Fissuras, pela camada de ar interna e pela profundidade da abertura.
- Presença de umidade, inclusive infiltrações e umidade ascendente.
- Vazios e materiais ocultos sob o revestimento.
- Falhas de rejunte e eflorescências.
Não é só fachada de pastilha
É comum associar o laudo térmico apenas ao revestimento cerâmico, mas o que a câmera detecta é o ar entre as camadas, e não o material da superfície. Por isso a técnica vale igualmente para fachada argamassada e pintada: o descolamento do reboco em relação ao chapisco produz o mesmo tipo de anomalia térmica.
Pesquisa experimental confirmou isso em bancada. Foram construídas paredes de revestimento argamassado, rebocadas e pintadas, com falta de aderência entre chapisco e reboco simulada por fitas plásticas inseridas entre as camadas. A inspeção termográfica identificou as falhas, e os autores concluíram pela eficiência da termografia infravermelha na identificação de manifestações patológicas aparentes e ocultas.

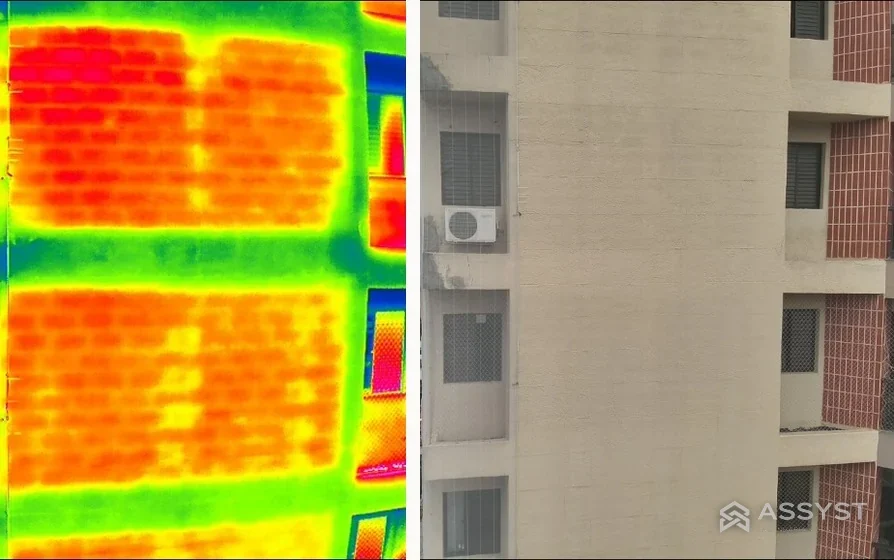

A própria imagem acima é de uma fachada rebocada e pintada, não de pastilha.
Vale a distinção técnica que costuma se perder: manifestação patológica é a expressão visível do mecanismo de degradação; patologia é a ciência que explica a causa daquela manifestação. A termografia ajuda a encontrar a manifestação. Explicar a causa continua sendo trabalho do engenheiro.
2. Por que a pastilha solta aparece na imagem térmica
O revestimento de fachada é formado por camadas finas. Quando a aderência entre elas se perde, forma-se uma camada de ar onde deveria haver material aderido. O ar tem comportamento térmico diferente do conjunto argamassa-cerâmica: ele altera o fluxo de calor naquela região.
O resultado é um contraste de temperatura na superfície, que a câmera registra como uma mancha térmica com contorno definido. Quanto maior o contraste, melhor a delimitação da área comprometida.
3. O sol define o resultado: por que horário e orientação mudam tudo
A termografia de fachada é passiva: não se aplica fonte de calor artificial ao edifício. O que gera o contraste é o aquecimento solar natural. O aquecimento e o resfriamento acontecem de forma dinâmica ao longo do dia, conforme a incidência solar sobre cada face do prédio.
A consequência prática é direta: a inspeção precisa de planejamento de horário, definido a partir da orientação de cada fachada, da cidade e da implantação do edifício. Não existe "passar a câmera" a qualquer hora.
Estudos de campo registraram número menor de anomalias detectadas na fachada sul do que na fachada norte. A explicação é a ausência de incidência solar direta na face sul: sem aquecimento, não há contraste suficiente para a termografia passiva revelar o defeito.
As condições ambientais também entram no planejamento. A referência técnica indica realizar a inspeção em dia com radiação solar, sem chuva e com temperatura ambiente superior a 20°C. Chuva recente compromete a leitura, porque a umidade superficial altera o comportamento térmico da fachada.
4. Nem todo edifício permite um laudo térmico completo
Essa é uma pergunta que o síndico raramente ouve antes de contratar: a termografia depende de condições que nem todo prédio oferece. Antes de fechar o escopo, é preciso avaliar a viabilidade fachada por fachada. As situações que limitam a técnica:
- Fachada sem incidência solar direta. Sem aquecimento, não há contraste. É o caso típico da face sul, onde estudos registraram menos anomalias detectadas.
- Sombreamento por vegetação ou por edifícios vizinhos. A sombra altera a intensidade do fluxo térmico e distorce a leitura. Em campo, já se registrou temperatura mais baixa na base de fachadas por causa de árvores próximas.
- Reflexo do solo e das edificações vizinhas. É apontado como uma das principais limitações da termografia em campo, e afeta especialmente as regiões mais próximas ao solo.
- Superfícies metálicas. Metais têm emissividade muito baixa e refletem muito. A leitura sobre esses elementos não é confiável, ao contrário do que ocorre com cerâmica e argamassa.
- Falta de recuo para o posicionamento. Rua estreita ou edificação colada limitam a distância e o ângulo de captura, e ambos afetam a qualidade do termograma.
- Edifícios muito altos. A distância maior aumenta a área de fachada representada em cada pixel, reduzindo o detalhe, situação que pede lente adequada ou apoio de drone.
Nada disso invalida o laudo. Significa que o escopo precisa ser definido com honestidade: quais fachadas serão avaliadas por termografia, quais dependerão de outro método e qual a limitação de cada uma. Um laudo que ignora essa análise entrega conclusão sobre área que a câmera não tinha condição de avaliar.
5. O que precisa ser controlado durante a inspeção
A imagem térmica não é uma fotografia comum: o valor de temperatura que a câmera exibe depende de parâmetros que o profissional precisa ajustar. Os principais:
- Emissividade: a capacidade do material de emitir radiação. A maioria dos materiais de construção fica acima de 0,8. Placa cerâmica gira em torno de 0,88 e argamassa em torno de 0,93. Materiais de emissividade mais alta são mais confiáveis de analisar, porque emitem mais radiação e refletem menos.
- Temperatura aparente refletida: a radiação de outros objetos que a fachada reflete e a câmera capta. Precisa ser medida e compensada.
- Ângulo de captura: para materiais não metálicos, o efeito é pequeno até cerca de 60°; acima disso, a leitura se degrada.
- Distância até o alvo: quanto maior a distância, maior a área da fachada representada em cada pixel, o que reduz o detalhe. Distâncias maiores pedem lentes adequadas.
- Resolução e IFOV da câmera: definem o menor defeito que pode ser distinguido.
- Reflexos externos: o solo e os edifícios vizinhos refletem radiação sobre a fachada e são uma das principais fontes de erro em campo.
Um laudo térmico consistente registra esses parâmetros. Um relatório que traz apenas imagens coloridas, sem informar emissividade adotada, horário, orientação da fachada e condições do dia, não sustenta conclusão técnica.
6. O que a termografia não substitui
Aqui está o ponto mais importante deste artigo, e o menos divulgado no mercado.
Traduzindo para a realidade do condomínio: a termografia mostra bem a pastilha que já descolou. Ela não mostra a pastilha que ainda está grudada, mas com aderência comprometida, exatamente aquela que pode cair no próximo ciclo de chuva e calor.
Some-se a isso a limitação de resolução: as próprias pesquisas registram que características do equipamento impedem a verificação de falhas muito pequenas, como fissuras e descolamentos de pequena espessura.
Por isso a literatura técnica posiciona a termografia passiva como técnica de inspeção preliminar quando comparada ao ensaio de percussão. O fluxo tecnicamente correto é combinar os métodos:
- Termografia: varre a fachada inteira com agilidade e indica onde investigar.
- Percussão: confirma o descolamento por contato e alcança as regiões de baixa aderência que a imagem térmica não revela.
- Ensaio de aderência: quando indicado, quantifica a resistência e embasa o dimensionamento da recuperação.
Um laudo de fachada que se apoia apenas na câmera térmica entrega um retrato parcial. E, tratando-se de risco de queda de revestimento sobre a calçada, retrato parcial é exposição para o condomínio e para o síndico.
Se a sua fachada é de pastilha e já apresentou queda, som oco ou manchas, veja como funciona a nossa inspeção de fachada ou fale com a nossa equipe.
7. Perguntas frequentes
A termografia identifica pastilha solta na fachada?
Identifica o descolamento que já formou uma camada de ar entre o revestimento e o substrato. Esse ar altera o fluxo de calor na região e produz o contraste que aparece no termograma. Existe, porém, um limite importante: para o defeito ser visualizado é necessário que haja um vazio entre as camadas. A baixa aderência, sem vazio formado, não é detectada pela termografia.
A termografia serve para fachada pintada ou só para pastilha?
Serve para as duas. O que a câmera detecta é o ar entre as camadas, não o material da superfície, então o descolamento de reboco em fachada argamassada e pintada produz o mesmo tipo de anomalia térmica que o descolamento de pastilha. Pesquisa experimental com paredes rebocadas e pintadas, em que se simulou falta de aderência entre chapisco e reboco, confirmou a eficiência da termografia na identificação dessas falhas, inclusive das ocultas.
O laudo térmico substitui o teste de percussão?
Não. A literatura técnica classifica a termografia passiva como técnica de inspeção preliminar quando comparada ao ensaio de percussão. A termografia mapeia rapidamente toda a fachada e indica onde investigar; a percussão confirma o descolamento por contato e alcança também as regiões de baixa aderência, que a imagem térmica não mostra.
Por que o horário da inspeção termográfica importa?
Porque a termografia de fachada é passiva: ela não usa fonte de calor artificial, e sim o aquecimento solar natural. O aquecimento e o resfriamento da fachada acontecem de forma dinâmica ao longo do dia, conforme a incidência solar. Por isso a inspeção exige planejamento de horário e considera a orientação de cada fachada.
Qual a condição de clima necessária para o laudo térmico?
A referência técnica indica realizar a inspeção em dia com radiação solar, sem chuva e com temperatura ambiente superior a 20°C. A chuva recente interfere na leitura porque a umidade altera o comportamento térmico da superfície.
A fachada sul pode ser inspecionada com termografia?
Pode, mas com ressalva técnica. Estudos de campo registraram número menor de anomalias detectadas na fachada sul em comparação com a norte, justamente pela ausência de incidência solar direta. Sem o aquecimento solar que gera o contraste, a termografia passiva perde sensibilidade nessa orientação, o que reforça a necessidade de ensaios complementares.
Todo prédio pode fazer laudo térmico de fachada?
Não em todas as condições. A viabilidade precisa ser avaliada fachada por fachada. Limitam a técnica: fachadas sem incidência solar direta, sombreamento por vegetação ou por edifícios vizinhos, reflexo do solo e das edificações do entorno, superfícies metálicas (que têm emissividade muito baixa) e falta de recuo para posicionar a câmera em distância e ângulo adequados. Nesses casos o laudo continua possível, mas o escopo precisa declarar quais áreas foram avaliadas por termografia e quais dependeram de outro método.
O que precisa ser controlado em uma inspeção termográfica de fachada?
Emissividade do material (a maioria dos materiais de construção fica acima de 0,8; placa cerâmica em torno de 0,88 e argamassa em torno de 0,93), temperatura aparente refletida, ângulo de captura, distância até o alvo, resolução da câmera e reflexos vindos do solo e de edifícios vizinhos. Sem esses controles, o termograma não sustenta conclusão técnica.
Vale um alerta sobre referências desatualizadas que ainda circulam em material técnico e em propostas: as ABNT NBR 16292 (temperatura aparente refletida) e ABNT NBR 16485 (emissividade) foram substituídas em 2021 e não estão mais em vigor. Os conceitos continuam válidos e precisam ser controlados na inspeção, mas não devem ser citados como norma vigente.
Este artigo reflete a interpretação técnica da equipe da Assyst Engenharia e não substitui a análise de um profissional habilitado diante de um caso concreto. Dúvidas específicas podem ser encaminhadas à nossa equipe.
